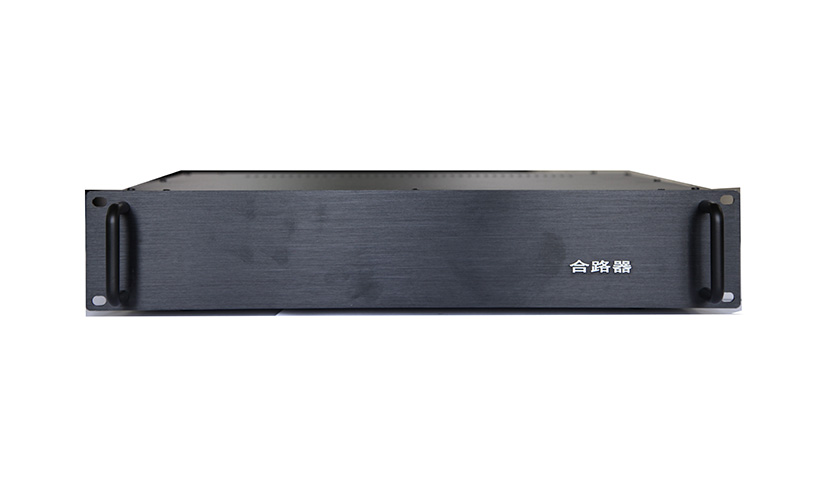

發射合路器
合路器主要用作將多路信號合路到一路分布系統。Drona朵納合路器采用同頻合路器的3dB電橋，它能夠沿傳輸線路某一確定方向上對傳輸功率連續取樣，能將一個輸入信號分為兩個互為等幅且具有90度相位差的信號。提高輸出信號的利用率，廣泛應用室內覆蓋系統中對基站信號的合路。
標準配置
| 名稱（Name） | 二合一合路器 | 三合一合路器 | 四合一合路器 |
| 型號（Model） | FH400-F2 | FH400-F3 | FH400-F4 |
| 損耗（Insertion Loss） | ≤3.5dB | ≤5.5dB | ≤6.5dB |
| 頻率范圍（Frequency） | 400-470MHz/136-174 MHz (可根據頻率定制) | ||
| 駐波比（VSWR） | ≤1.2 | ||
| 通道隔離(Channel Isolation) | 70-80dB | ||
| 通過功率(Power Rating) | 50W/路 | ||
| 阻抗(Impedance) | 50Ω | ||
| 接頭形式(RF Connector) | N-Female | ||
| 工作溫度(Operation Temp) | -30～+70℃ | ||
| 電源(Source) | AC-200V | ||
| 尺寸(Size) | 19inch(英寸)*2U機箱 | ||
