POS終端無線定位方案
2012年9月，受某公司委托，新大陸公司客服人員展開對其部署在某省的POS終端進行抽樣測試，抽檢規模為三地市合計101臺。然抽檢過程中，我司客服人員發現準備其中有9臺POS終端發生移機，由于商戶并不配合抽檢工作，測試工作最終無法完備進行……
方案背景
由上述案例中，可發現目前收單結構的POS終端管理，一直經受著由于商戶移機而帶來的不合規商戶操作(虛構交易、虛開價格、現金退貨)的風險挑戰。據了解，中國銀行根據《刑法》第177條和第196條以及相關規定，結合信用卡現況，將POS違規移機作為信用卡欺詐的一種類型，納入風險管控。
然則在移機風險防控的措施中，收單結構更多的依靠連帶責任、巡檢、抽查等等手段，并沒有很好的信息化手段，終端管理人力成本較大，業務人員拓展商戶顧慮多。
而無線金融POS終端由于其移動特性，在快速部署與資源應急調配上具有先天優勢，也因此潛藏更大的移機風險，且抽檢這樣的管控手段對之無效，因此收單結構在部署無線金融終端時存在較大顧慮。
鑒于上述狀況，新大陸公司關注客戶所需，率先在移動終端上支持GPS模塊，可支持對無線金融POS終端實現軌跡管理，以基于GPS技術設計的無線終端定位方案實現POS終端的交易位置定位服務，有效解決了收單結構所關心的工作區域管理和監控問題。但在實際投產過程中，我們發現在無線金融POS終端上加載GPS模塊，成本昂貴且存量無線POS終端改造難度較大，同時對電池的續航能力要求高，這些都限制了GPS管理的方案實施。
考慮到無線金融POS終端雖然具備移動特性，但基本上還是屬于室內應用為主，而GPS信號則受到建筑物的干擾較大，定位效果不一定理想。在此情況下，新大陸公司綜合考慮POS終端產品定位需求及應用場景，在無線終端上導入基站定位技術，設計一套POS終端產品定位服務系統，最終實現多級手持移動終端精確定位方案，向客戶提供高效、穩定的POS終端產品定位服務。
目前通過項目實踐，新大陸公司通過基站定位技術已經為廣發銀行以及快錢、支付寶、銀商等第三方機構，實施了不同精度的終端定位方案，為客戶規避安全風險，實現資產管理提供有利措施，為銀行監管提供了信息化手段和監管依據。
設計原理
以GPRS為例，即便是沒有GPS功能的手機，也可以通過手機增值服務向移動運營商或者地圖服務商獲取自身位置信息，例如中國移動動感地帶提供的動感位置查詢服務等。其實現原理為移動運營商掌握了自身基站的位置信息（經緯度等），而手機工作時必然會接入一個明確的基站，移動運營商通過該基站的位置信息自然可以粗略估算出手機用戶的位置信息，而地圖服務商也通過信息收集車輛等各種手段獲得類似信息進而轉換成位置服務。
無線POS終端在工作時，也活躍在GSM網中，自然也可以通過獲取基站信息而對自身進行定位，因此基站定位技術對工作中的無線POS終端，可以說是沒有盲區的。雖然對應GPS定位系統，基站定位的誤差較大，但無線金融POS終端的位置管理需求遠大于軌跡管理需求，所以基站定位技術以其良好的性價比更加適用于無線POS終端的管理。
目前新大陸公司已經在支持無線的金融POS終端上導入了基站定位技術，通過終端無線通訊模塊(GPRS /CDMA)的底層支持，均有能力從GSM網獲取當前服務無線終端的基站基礎信息（LAC與CI等），通過這些信息可以結合后臺位置服務，轉換成不同精度的終端位置信息，進而完成對終端的監管。同時結合GPS模塊，新大陸無線終端還可以支持室外GPS、室內LBS的更高精度定位管理。
方案設計介紹
在方案實施的前期調研中，我們發現不同類型客戶對無線POS終端的監控需求各有不同，因此方案在實施中歸納總結了以下需求。
? 所有的收單機構對活躍終端的位置有監控需求。
? 所有的支付公司對自有終端有資產管理的需求。
? 物流類型企業對終端的工作軌跡有監控需求。
? 部分企業希望可以實現對人員管理。
鑒于以上需求，新大陸POS終端無線定位服務平臺框架設計中關注以下設計要點。

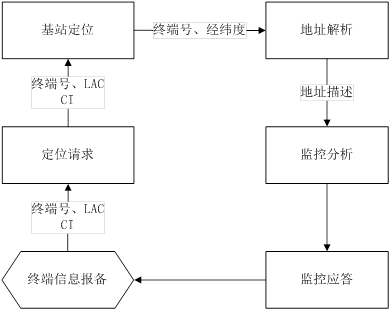

定位請求時機
無線POS終端在工作過程中，按照指定規則向基站獲取基站信息，并將之送往定位服務平臺。定位服務接收基站定位信息后，轉換成對應的地址信息，通過地址解析判斷是否發生移機，并將監控指令發送終端。
可以使用的定位請求規則有：交易上送信息、終端報備信息等。
定位精度設計
根據客戶的業務需求，系統規?？梢栽谏蠄D基礎上進行裁剪與增加，進而提供以下幾個精度等級的定位服務：
? 基于LAC的定位：基站信息中的LAC是位置區碼,覆蓋一片地理區域,初期一般按行政區域劃分(一個縣或一個區)，由此可以進行最基礎的監管，限定無線終端在區級以上地域范圍內使用。
? 基于CELLID的定位：基站信息中的CI即CELLID，是標識一個GSMPLMN內唯一一個基站，以此信息可以分析終端在某個基站服務器內，即某個確定的經緯度附近，可以限定無線終端在某個基站范圍內使用，也可以通過多個基站的范圍覆蓋的集合限定終端在大概的小范圍區塊內使用。
? 多點定位：目前新大陸公司實現的基站定位還可以通過多個基站覆蓋區域的并交運算，限定無線終端在更精細的區域內使用，限定的精細程度受影響的因素有：基站部署的密集度、單個基站的信號覆蓋能力等。
? 軌跡應用：通過TOA的下行時間估算和多基站定位，可以通過算法計算出終端的移動軌跡。
? 雙模定位：室外GPS定位，室內基站定位的組合定位方式。
系統功能設計
無線POS機定位監控系統實現了三大功能：
? 預警功能。一旦檢測到無線POS機離開安全區即自動告警，銀行監管人員可以此為依據立即中止該無線POS機的接入。
? 管理和定位功能。可對用戶資料信息進行查詢檢索等常規管理，同時，實時定位全部無線POS，對有套現嫌疑的無線POS機，可協助金融機構確定機器位置。
? 安全功能。利用SIM卡捆綁技術杜絕用戶私自換卡現象，商戶在使用無線POS機期間無法脫離該系統的監控和定位，解決了各商業銀行和第三方支付客戶規模使用無線POS機的后顧之憂。

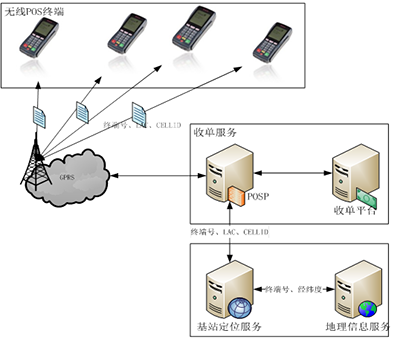

網絡拓?fù)淇蚣?/p>
? 網絡中的無線終端具備獲取基站信息的能力，并在指定時機上送。
? 收單服務時，增加定位服務的接口。
? 地理信息服務是根據業務需求可選的。
? 增加地理信息服務后的系統，可以結合地圖數據和搜索引擎，直觀的建立終端部署的GIS視圖。
成功案例簡介
廣發銀行
作為廣發銀行最大的POS產品供應商，今年年初廣發銀行就無線終端的風險管控與我司開展交流。最終經過多輪的交流討論，我司向廣發銀行推薦了無線POS基站定位解決方案，在6月份完成了定位系統的開發，并成功上線。
廣發銀行采用的基站定位系統是基于cellid的定位方式，在定位的基礎上擴展了地理信息服務。目前已有1000多臺無線設備上線運行。根據廣發銀行系統的上線，有效的保證了無線設備的風險管控，為廣發銀行大規模拓展無線POS終端市場解決的了后顧之憂。
快錢
作為快錢的主要POS產品供應商，近幾年新大陸公司從最初的建設TMS系統開始，一直為快錢公司的終端資產管理做系統性的服務。由于快錢作為第三方支付公司，終端保有量和使用量巨大，僅2011年向新大陸采購的終端就有數萬。隨著快錢業務發展，涉及行業類型較多，特別在與物流、保險等行業中，無線終端的使用率更高。為此新大陸公司2011年開始向快錢推薦了基站定位技術，通過無線POS定位服務系統的成功實施，為快錢首次實現了基站定位服務。
目前快錢使用的是基于cellid的定位方式，基本滿足無線終端的風險管控需求，未來還可以結合新大陸公司的TMS系統進一步完善快錢終端資產管理。
上海銀商
上海市區內商戶密集，基于cellid的定位方式不滿足銀商的監控需求。根據上海市區基站部署密集度高、基礎建設好、覆蓋范圍重疊較多的特點，較為適合通過多基站協調定位完成更高精度定位監控。
2012年6月新大陸公司與上海銀商合作，在基于cellid的定位方式基礎上，擴展為多基站定位模式并于8月完成實施。
